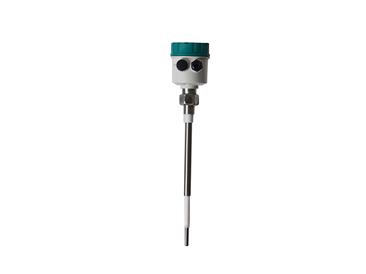

射頻導納物位計由一個電子儀表和傳感器組成，傳感器的形式有多種。不同種傳感器可以應對不同的測量要求。電子儀表集成了電源盒、數據顯示器、和控製電路等內容。
射頻導納物位計是從電容式物位測量技術發展而來的，在測量中通過傳感器把容器和被測介質連接進儀器內部的振蕩電路中，把具有導電性的被測介質作為一個電容。電容的容量大小與被測介質浸沒傳感器的高度相關，當被測介質高度發生變化時電容也隨之發生變化，從而影響振蕩電路的頻率。儀器便可以根距振蕩電路頻率的變化計算出物位的變化從而得出物位數據，並顯示或傳輸出去。
工作形式：液位測量;料位測量
傳感器形式：硬杆式(≤6m);軟纜式
電源：24VDC兩線製;24VDC/220VAC四線製
量程：0-200m
精度：±0.5%F.S
工作壓力：-0.1~0.6MPa(常規)-0.1~6MPa(定製)
介質溫度：≤1200℃;≤120℃(常溫);≤260℃(中溫);>260℃(高溫);>550℃(定製)
輸出方式：4-20mA+HRAT;RS-485/232
防爆等級：Exd[ia]II CT6
1. 接觸式測量，可避免粉塵、蒸汽等幹擾因素帶來的影響。
2. 改進設計後增加了補償裝置，可以從數據上過濾掉掛料帶來的誤差影響。
3. 可用於多種介質形式的測量，對於固體、液體、顆粒的測量與安裝方式相同。
4. 被測介質須具有一定導電性，且要求容器內壁具有導電性。
5. 傳感器材質多樣，可以滿足防腐蝕耐高溫耐高壓的工況環境要求。
1.
根據測量料位範圍選型。大於6m深度或需采用側向安裝的時候應選用軟纜式進行測量，硬杆式的優點在於安裝方便，傳感器與儀表部分剛性連接，直接固定於容器外壁，無需額外固定點。
2. 針對不同介質溫度應選擇不同耐高溫材料，常溫、中溫、高溫和超高溫等不同工作環境溫度的傳感器材質不同。
3.
根據電源與輸出方式選型，電源分為兩線製和四線製，兩線製在實際使用中通常采用雙絞線，通入儀器的隻有一個電線，工程現場布線更簡單。四線製則通常為兩根電線，但是信號輸出穩定性更好。
1. 安裝應避免傳感器直接與容器發生接觸，當采用側安裝式應將軟纜與容器內壁間隔出一定距離。
2. 安裝時應避免傳感器直接麵對進料口或者進料堆積處，以免由於衝擊損壞傳感器或堆料導致錯誤測量數據。
3.
應確保射頻導納物位計有電路接地方式，通常儀器的振蕩電路會經由被測容器完成接地，但當容器采取了與地麵絕緣的設計時應保證給儀器一個接地的線路，保證電路的安全性。
